- 電話: 139-2553-3342
我們將對激光切割機常用功能里面的蒸發(fā)去膜這個功能對大家進行一個簡單的介紹。首先，我們來看一下蒸發(fā)去膜模的應(yīng)個應(yīng)用場景，就我們?yōu)槭裁椿蛘呤裁磿r候我們來用這個功能

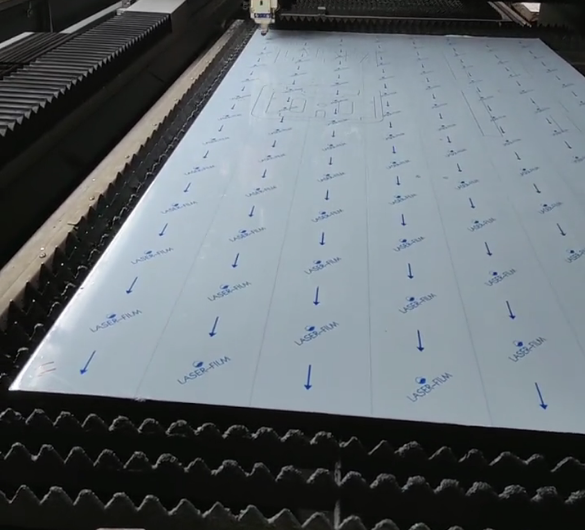

蒸發(fā)去膜模，也叫掃膜切割，這個不同廠家它的叫法不一樣，它主要用于兩個方面，第一不銹鋼的帶膜切割，大家知道不銹鋼我們?yōu)榱吮Ｗo我們不銹鋼的這種效果是吧
這種這種表面的效果，我們需要覆膜，那覆膜有很多種，膜有很多種，有激光膜有非激光膜。有的。激光膜非常結(jié)實，也有的膜一吹就會被它吹開，這個還是在國內(nèi)的話激光就是這種
帶膜的不銹鋼的，膜的種類還是千差萬別的。那如果我們帶著非激光膜去切割？因為我們的光纖對這個膜，它是不能把它有效的融化掉的。
我在切割的時候，它就會產(chǎn)生刮渣，這個膜就會粘，順著這個割縫粘到我的板材的下下表面，所以，這樣就會導(dǎo)致我不銹鋼的氣體不順暢，然后就會導(dǎo)致不銹鋼下邊刮渣
切割這個不分薄厚，再薄的不銹鋼它依然會刮渣，所以此時，我們用掃描功能，在它的切割路徑上提前走一圈，把激光膜，把那個它的切割路徑的上面的那一層割縫上的膜給它掃掉

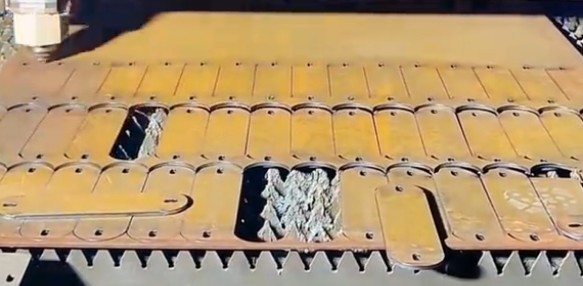

我說給它燒掉。這個就是我們在蒸發(fā)去膜，在帶膜不銹鋼的時候，我們切割的一個應(yīng)用的一個場景。第二就是碳鋼，碳鋼什么時候用生銹，或者那種非常厚的氧化皮的時候，

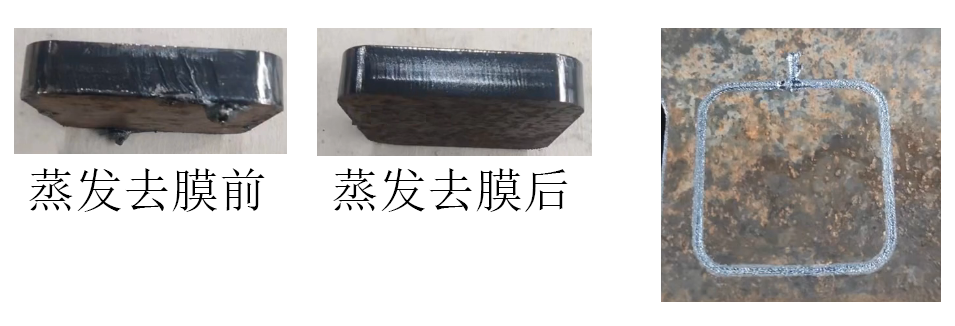

大家知道如果我碳鋼生銹，我會嚴重的影響我的切割斷面，切割斷面就會出現(xiàn)凹坑，出現(xiàn)跳動，出現(xiàn)反扎等等，那后氧化皮，如果氧皮過后，那我們在看鋼切的時候，最大影響就是會跳頭子
頭子可能碰到氧化皮一崩，然后叭跳一下，那跳一下帶來的就是我的斷面下邊就一個瘤或者是一個坑。
所以說這個時候我們需要蒸發(fā)去膜，需要把這個表面的氧銹也好，或者氧化層也好給它去掉。所以說這個時候蒸發(fā)去膜，在第二種應(yīng)場景，就是我們的生銹或者是后遠滑皮的碳鋼的時候
我們來清除掉我們切割路徑上的這種污漬。第二，簡單說一下蒸發(fā)曲末的參數(shù)，這個參數(shù)不是固定的，，就是我們以波出為例吧，切割速度，，一般交方式都是跟隨切割是吧，我依然是開啟隨動
那切割速度，根據(jù)你的功率大小，一般現(xiàn)下至少在十米以上，上臺高度一定要高，因為我們的蒸發(fā)去膜，不管是碳鋼也好，不銹鋼也好，它都是一個不切透的狀態(tài)
或者說類似于一個打標(biāo)的高功率打標(biāo)的那么一個狀態(tài)，所以說如果我的朋友高度過低，那我掃下的膜渣子灰我會順著切頭進去，所以我的上臺高度一定要高，一般我們建議二毫米以上。
噴嘴高度同樣的上臺高度，噴水高度是一樣的，噴嘴高度我們隨動高度一定要在20毫米以上，那其體種類，就是我們切什么，如果用碳鋼氧氣切碳鋼，那我們掃膜就用氧氣
如果是氮氣不銹鋼，那我們掃膜就用氮氣，這個和我的切割氣體種類一致即可。峰值功率這個基本的話是在1000瓦左右，當(dāng)然根據(jù)你現(xiàn)場情況，如果你像很薄不銹鋼的可能幾百瓦就夠了
但是碳鋼如果后氧皮話，基本要在1000瓦以上，所以說這個風(fēng)濕功率因為是一個百分比，大家可以到時候自己計算，根據(jù)自己激光器的功率自己來計算。頻率，我們一般建議不要用滿頻
滿頻的話，它的能量過高有可能會帶來的，就是我上面形成過深的這種刻痕，所以賣沖頻率我們一般建議500赫茲。加紅筆也是跟著峰值功率來的，把功率控好就行。
剩下的沒有其他的參數(shù)了，那只有一個蒸發(fā)去膜，一個很簡單參數(shù)，實際上蒸發(fā)去膜和打標(biāo)是類似的，這兩個功能基本是類似的。那下一個，我們第三個，我們來講一講蒸發(fā)去膜的一個效果
我們怎么樣的，這種蒸發(fā)去膜效果是一個我們認為非常能達到，我們一個既能達到我們?nèi)ツさ男Ч植粫a(chǎn)生過燒一種狀態(tài)，碳鋼我們一般就使用氧氣切割蒸發(fā)去膜，那我們工藝合適，火花是四散開的
那一定就是四散開的，就是它是非常均勻的，以這個四個方向都有的這種火花，沒有這種脫尾現(xiàn)象，如果您在嗯蒸發(fā)去毛時候，發(fā)現(xiàn)那個火花是沿著我切割路徑往后甩的，那就說明您這能量過大
要不要不是功率過大了，要不就氣壓過大了，就已經(jīng)在鋼板的表面形成這種刻痕，燒的太深了。
它的這個火花就會在后面拖著走，而且這個火花是非常亮，我們正常的話，火花是一種非常散，非常細，非常暗的那種火花，輕輕的掃一層就即可，但是同樣的，如果我們過小的話
那可能這個深度不夠，或者說它的能量不夠，那就起不到一個掃膜的效果，不銹鋼那我們使用什么，使用氮氣蒸發(fā)去膜或者空氣，可能有用空氣，用空氣或者氮氣進行一個蒸發(fā)，氣膜工藝合適的時候覆膜
我們只會把膜燒穿，然后在板材表面形成一個非常非常淺的一個刻痕，就類似于我們的打標(biāo)是一樣的，如果光纖激光切割機的能量過大，那我的板材表面會發(fā)黑，我的不銹鋼的板材表面發(fā)黑，就是它會出現(xiàn)這種不銹鋼，沒有燒穿
或者說就是穿孔沒穿透以后積累的那種堆渣，它的那個面是黑的，上面還會有些毛刺，明顯有些刺，那個時候我們就知道我們的不銹鋼，我們的這個掃描的功率太大了，能量太大了，把不銹鋼已經(jīng)燒黑了
那這個時候，我們就降低它的頻率也好，或降低它的功率也好
