家具廠布袋除塵器結構并不復雜，下面是詳細介紹。

1、凈氣室

凈氣室主要是固定袋籠、濾袋及氣路元件之用，制成全密閉形式。清灰時，壓縮空氣首_入凈氣室，在沖入各濾袋內部。頂部設有入孔檢修門，安裝和更換袋籠、濾袋。凈氣室內又分為若干個室，相互之間用內墻隔開，每室均設有提升閥，用以切換過濾氣流，凈氣室的強度應能承受系統壓力。

2、袋室

袋室設于凈氣室下部，主要由花板、隔墻、濾袋組成。花板的厚度一般不小于5mm并在加強后應能承受系統壓力和濾袋積灰后的荷載。袋室的重要作用是容納濾袋，形成一個過濾的空間，煙氣的凈化在這里進行。

3、灰斗

灰斗設在袋室下部，強度應能承受系統的壓力及積灰的重力。灰斗又分為槽型、四菱型兩種，灰斗除了堆積收下的粉塵外，由于內部空間較大，還作為下進氣總管使用。氣流中的粗顆粒首先在灰斗內靠重力分離沉降。四菱型灰斗下部出口設有翻板閥或回轉卸料器等鎖風設備，排灰由螺旋輸送機或空氣斜槽等完成。而槽型灰斗則內設螺旋輸送機、拉鏈機或斜槽等，再通過翻板閥和回轉下料器鎖風。除單機布袋除塵器外，灰斗均應設有檢修門。對黏性較大的粉塵宜在灰斗中部設捅料或清堵裝置，處理易結露廢氣的布袋除塵器可設置加熱器或振打器，并采用槽型灰斗，對于煤粉防爆采用四菱型灰斗。

4、反吹（吸）系統

反吹（吸）風系統包括反吹（吸）風機、反吹（吸）風管、氣缸、電磁閥、測壓裝置、閥板及壓縮空氣管路等。

5、濾袋框架

濾袋框架是布袋除塵器的重要部件之一。脈沖式布袋除塵器的濾袋框架，也稱袋籠或骨架；內濾反吹風布袋除塵器設防癟環。濾袋框架的作用是支撐濾袋，使之在過濾及清灰狀態下張緊并保持_形狀，盡量減少受折損傷。脈沖布袋除塵器袋籠的縱向根數，因濾袋直徑及材質的相異而有不同的要求。

6、壓縮空氣管路系統

壓縮空氣管路系統包括空氣處理設備（即氣源三聯體：油霧器、濾水器、調壓閥），電磁控制閥、氣缸（控制提升閥）等。

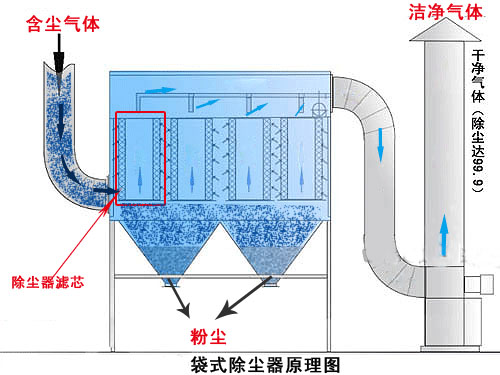

家具廠布袋除塵器工作原理：

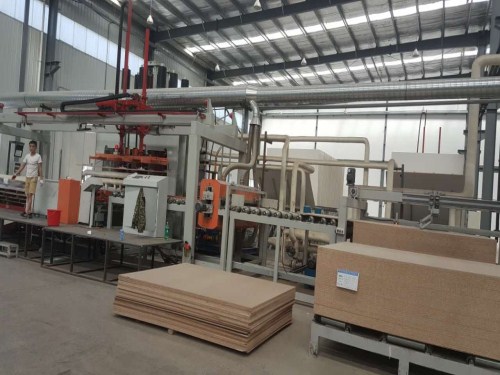

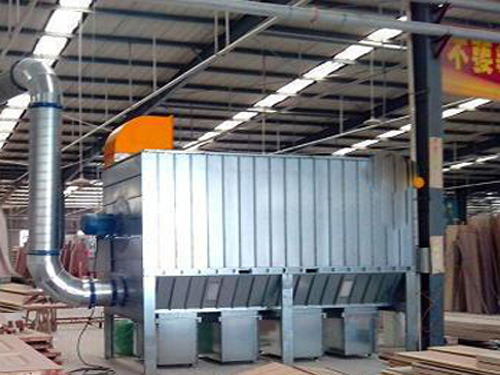

家具廠布袋除塵器使用案例：
